การเชื่อมต่อสายโทรศัพท์

วิธีการเชื่อมต่ออาจแตกต่างกันไปขึ้นอยู่กับสายโทรศัพท์ของคุณ

หากการเชื่อมต่อไม่ถูกต้อง เครื่องพิมพ์จะไม่สามารถรับ/ส่งแฟกซ์ได้ เชื่อมต่อเครื่องพิมพ์ให้ถูกต้อง

ข้อสำคัญ

  • ห้ามเชื่อมต่ออุปกรณ์แฟกซ์และ/หรือสายโทรศัพท์แบบขนาน (เฉพาะในสหรัฐฯ และแคนาดาเท่านั้น)

    หากอุปกรณ์แฟกซ์และ/หรือโทรศัพท์สองเครื่องหรือมากกว่าเชื่อมต่อแบบขนาน อาจเกิดปัญหาต่อไปนี้และเครื่องพิมพ์อาจไม่สามารถทำงานได้ตามปกติ

    • หากคุณยกหูโทรศัพท์ซึ่งเชื่อมต่อในลักษณะคู่ขนานในระหว่างการส่งหรือการรับ รูปภาพแฟกซ์อาจทำให้มีรอยเปื้อนหรือข้อผิดพลาดในการสื่อสารอาจเกิดขึ้น

    • บริการต่างๆ อย่างเช่น Caller ID ฯลฯ อาจใช้งานไม่ปรกติบนโทรศัพท์

    หากคุณไม่สามารถหลีกเลี่ยงการเชื่อมต่อแบบขนาน ให้ตั้งค่าโหมดรับเป็น TEL priority mode ต้องทำความเข้าใจว่าอาจมีปัญหาข้างต้นนี้เกิดขึ้น คุณจะสามารถรับแฟกซ์ได้ด้วยตนเองเท่านั้น

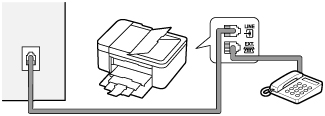

การเชื่อมต่อพื้นฐาน (การเชื่อมต่อกับสายโทรศัพท์ทั่วไป)

ตรวจสอบให้แน่ใจว่าเครื่องพิมพ์ปิดอยู่ เชื่อมต่อปลายด้านหนึ่งของสายโทรศัพท์ที่จัดให้เข้ากับแจ็คสายโทรศัพท์ใกล้กับเครื่องหมาย "LINE" ของเครื่องพิมพ์ แล้วเชื่อมต่อปลายอีกด้านเข้ากับแจ็คสายโทรศัพท์บนผนังหรือแจ็คสายโทรศัพท์ของตัวแยกสัญญาณ xDSL

เมื่อคุณเชื่อมต่อโทรศัพท์กับเครื่องพิมพ์ ตรวจสอบให้แน่ใจว่าเครื่องพิมพ์ปิดอยู่ เชื่อมต่อปลายด้านหนึ่งของสายเคเบิลโมดูลาร์เข้ากับแจ็คอุปกรณ์ภายนอกใกล้กับเครื่องหมาย "EXT." ของเครื่องพิมพ์ แล้วเชื่อมต่อปลายอีกด้านเข้ากับแจ็คสายโทรศัพท์ของโทรศัพท์

ข้อสำคัญ

  • ควรแน่ใจว่าเชื่อมต่อสายโทรศัพท์ก่อนที่จะเปิดเครื่องพิมพ์

    หากคุณเชื่อมต่อสายโทรศัพท์ในขณะที่เครื่องพิมพ์เปิดอยู่ ให้ปิดเครื่องพิมพ์และถอดสายไฟออก รอ 1 นาที จากนั้นให้ต่อสายโทรศัพท์และปลั๊กไฟ

หมายเหตุ

  • ดู ภาพด้านหลัง สำหรับตำแหน่งของแจ็คสายโทรศัพท์ และแจ็คอุปกรณ์ภายนอก

  • ก่อนที่จะเชื่อมต่อโทรศัพท์หรือเครื่องตอบรับอัตโนมัติ ให้ถอดแผ่นปิดขั้วต่อโทรศัพท์

  • สำหรับผู้ใช้ในสหราชอาณาจักร:

    หากตัวเชื่อมต่ออุปกรณ์ภายนอกไม่สามารถต่อเข้ากับแจ็คบนตัวเครื่องพิมพ์ คุณจำเป็นต้องซื้ออแดปเตอร์ B.T. เพื่อเชื่อมต่อดังต่อไปนี้

    ต่ออแดปเตอร์ B.T. กับสายไฟที่เชื่อมต่อกับอุปกรณ์ภายนอก จากนั้นต่ออแดปเตอร์ B.T. กับแจ็คอุปกรณ์ภายนอก

การเชื่อมต่อหลายสาย

ในส่วนนี้จะแนะนำวิธีการเชื่อมต่อสายต่างๆ

ต่อไปนี้เป็นเพียงตัวอย่างเท่านั้น และไม่สามารถรับประกันได้ว่าจะเหมาะกับทุกสภาวะการเชื่อมต่อ สำหรับรายละเอียด โปรดดูคู่มือการใช้งานที่จัดให้พร้อมกับอุปกรณ์เครือข่าย (อุปกรณ์ควบคุม เช่น โมเด็ม xDSL (Digital Subscriber Line) หรือเทอร์มินัลอแดปเตอร์) ที่คุณกำลังเชื่อมต่ออยู่กับเครื่องพิมพ์นี้

หมายเหตุ

  • xDSL เป็นคำศัพท์ทั่วไปสำหรับเทคโนโลยีการสื่อสารดิจิตอลความเร็วสูงโดยใช้สายโทรศัพท์ เช่น ADSL/HDSL/SDSL/VDSL

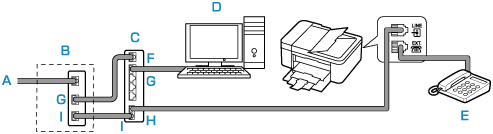

  • เชื่อมต่อกับโทรศัพท์อินเทอร์เน็ต

    • A: เส้นสมาชิกดิจิทัล
    • B: โมเด็ม xDSL (ตัวแยกสัญญาณอาจไม่มีในตัวโมเด็ม)
    • C: เราเตอร์บรอดแบนด์ที่รองรับโทรศัพท์อินเทอร์เน็ต
    • D: คอมพิวเตอร์
    • E: โทรศัพท์หรือเครื่องตอบรับ
    • F: พอร์ต WAN (เครือข่ายบริเวณกว้าง)
    • G: พอร์ต LAN (เครือข่ายท้องถิ่น)
    • H: พอร์ต TEL
    • I: พอร์ต LINE

    * การกำหนดและชื่อพอร์ตอาจแตกต่างกันไปตามผลิตภัณฑ์

    หมายเหตุ

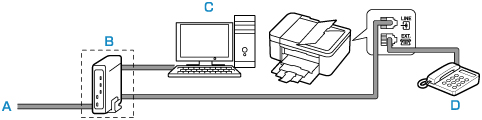

  • เชื่อมต่อกับ xDSL

    • A: เส้นสมาชิกแอนะล็อก
    • B: โมเด็ม xDSL (ตัวแยกสัญญาณอาจไม่มีในตัวโมเด็ม)
    • C: คอมพิวเตอร์
    • D: โทรศัพท์หรือเครื่องตอบรับ

    ข้อสำคัญ

    • เมื่อตัวแตกแยกไม่สร้างเป็นส่วนถาวรในโมเด็ม อย่าแตกสายโทรศัพท์แขนงก่อนที่ตัวแตกแยก (ด้านกำแพง) นอกจากนี้อย่าเชื่อมต่อตัวแยกสายในลักษณะคู่ขนาน เครื่องพิมพ์อาจไม่สามารถทำงานได้อย่างถูกต้อง

    หมายเหตุ

  • การเชื่อมต่อกับสาย ISDN

    สำหรับรายละเอียดเกี่ยวกับการเชื่อมต่อและการตั้งค่า ISDN (โครงข่ายบริการสื่อสารร่วมระบบดิจิทัล) ให้ดูคู่มือที่ให้มาพร้อมกับเทอร์มินัลอแดปเตอร์ หรือเราเตอร์แบบ dial-up
